CARL  ZEISS:  PROTOTIPO  DI  BAIONETTA

AD  INNESTO  ASSIALE  RAPIDO  CON  PIVOTS  DEL  1975
_______________________________________________________

Che la Carl Zeiss sia sempre stata all'avanguardia non solo dell'ottica ma anche della meccanica di precisione
non è certo un novità, con particolare riguardo ai sistemi di aggancio rapido per obiettivi intercambiabili: basta
evocare in memoria la magnifica e sofisticata baionetta con elicoide di messa a fuoco incorporato in dotazione
alla Contax del 1932 di Kueppenbender o in tempi recenti il lineare progetto Pentax K; quello che intendo svelare
in questa sede è il prototipo datato 1975 di una baionetta innovativa, basata su un concetto semplice, pulito e
privo di lati oscuri, un po' come l'uovo di Colombo: si tratta di una baionetta a 4 flangie, progettata per la Zeiss
dal suo ingegnere meccanico Franz Starp nel corso del 1975, il cui geniale sistema di aggancio non prevede più
la rotazione necessaria per vincolare l'ottica al corpo macchina: il progettista ha concepito una baionetta ultra-
rapida ad aggancio assiale, con 4 pivots di ritenuta sagomati come un piano inclinato posizionati all'interno della
baionetta ricevente (corpo macchina), mantenuti estroflessi da una serie di molle elicoidali e caratterizzati da
un movimento sincronizzato da una serie di bielle perimetrali interconnesse; quando le flangie della baionetta
applicata all'obiettivo vengono inserite nelle apposite sedi del corpo macchina, esse premono sui pivot a forma
di cuneo, e vincendo la resistenza della loro molla antagonista li fanno espandere all'interno della baionetta,
permettendo di procedere oltre; quando le flangie dell'obiettivo hanno superato il profilo dei pivots, esse non
esercitano più pressione ed i pivots stessi possono riespandersi alle loro spalle su pressione delle molle antagoniste;
sul lato interno i pivots presentano un profilo perfettamente verticale, garantendo un sicuro e preciso fissaggio
delle flangie dell'obiettivo; per sganciare l'ottica, sul suo barilotto è previsto un pulsante che a sua volta aziona
una biella a bilico che si trova in corrispondenza con uno dei pivots del corpo macchina: la biella si solleva e
fa rientrare il pivot corrispondente, e contestualmente anche gli altri tre rientrano in sede grazie all'azione delle
bielle interconnesse, permettendo un'estrazione dell'obiettivo atlrettanto rapida e semplice.

Questo semplice ma ingegnoso progetto non è mai entrato in produzione, azzarderei per timori legati all'usura
delle flangie che strisciano ogni volta sui pivots o per l'impossibilità di garantire le ridottissime tolleranze
legate al gioco meccanico che sono nel DNA Zeiss; peccato: il progetto appare semplice ed affidabile,
industrializzabile senza costi eccessivi ed avrebbe consentito cambi d'obiettivo davvero fulminei.

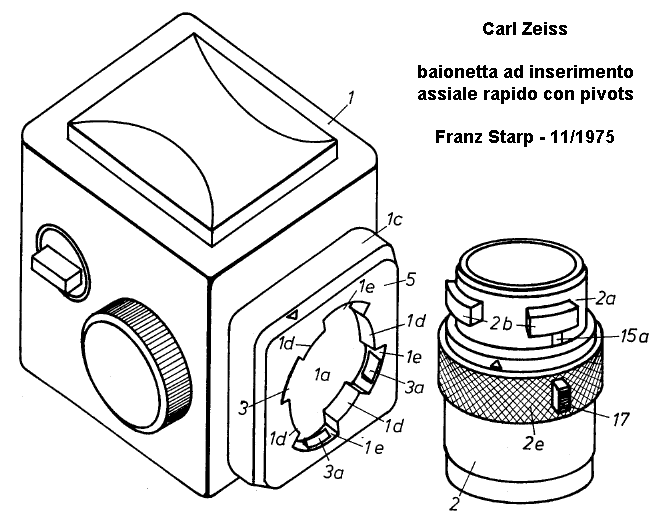

uno schema semplificato della baionetta Zeiss ad innesto rapido tramite pivots di ritenuta,
progettata da Starp nel 1975; notare - indicati da (3a) - i pivots rientranti, ed indicata da (15a)
la biella sull'obiettivo che permette di farli riespandere per estrarre l'ottica

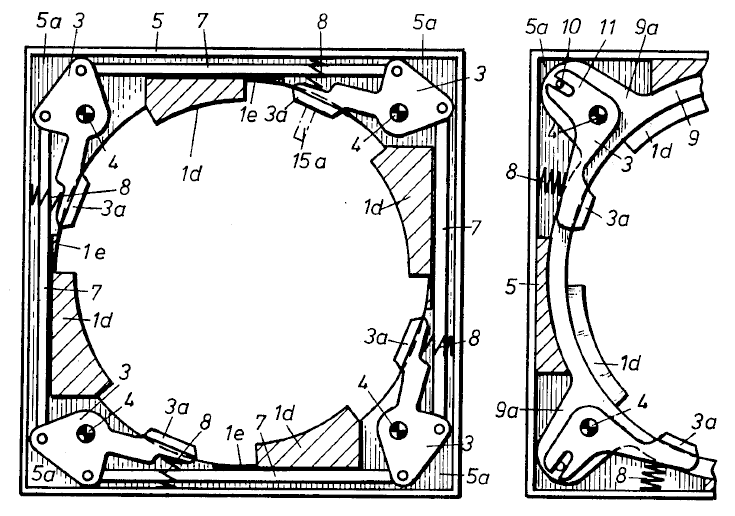

vista frontale del prototipo di baionetta Zeiss ad innesto assiale rapido, dalla quale si desume
in modo più chiaro il semplice funzionamento; da notare le bielle perimetrali, indicate dal
numero (7), che vincolano i 4 pivots ad un cinematismo simmetrico a prescindere dal punto
di pressione; il primo schema e la forma di questa baionetta lasciano supporre una progettazione
dedicata al partner d'eccellenza dell'epoca, la svedese Hasselblad, forse già in vista della
futura e più moderna serie di obiettivi Zeiss CF

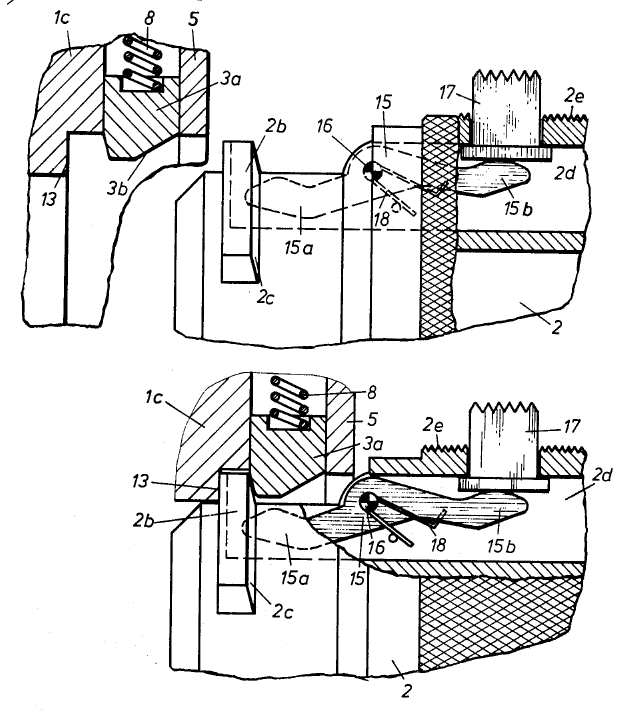

in questo dettaglio possiamo vedere il piano inclinato del pivot (3b) su cui scorre la flangia
dell'obiettivo (2b) durante l'inserimento assiale; la flangia fa rientrare il pivot vincendo la
resistenza della molla antagonista (8); nel secondo schema si vede l'obiettivo correttamente
montato, con la flangia (2b) stretta fra il fondo-corsa (13) ed il pivot rientrato alle sue spalle (3a);
per smontare l'ottica si preme il pulsante (17) che agisce sulla biella a bilico (15a-15b) che solleva
uno dei pivots (3a), e contestualmente anche gli altri grazie alle bielle perimetrali di vincolo
viste in precedenza

IL  MARCOMETRO



Bell'idea, decisamente sopra-coppia; peccato sia stata abortita!
