ULTRA-ACHROMATIC TAKUMAR 85/4,5:

IL SEGRETO DELLE SUE LENTI SENZA VETRO

________________________________________________________________

Ho già descritto minuziosamente l'UA-Takumar 85mm f/4,5 nel PDF sugli obiettivi per
foto multispettrale in luce UV, tuttavia vorrei implementare l'argomento con un contributo

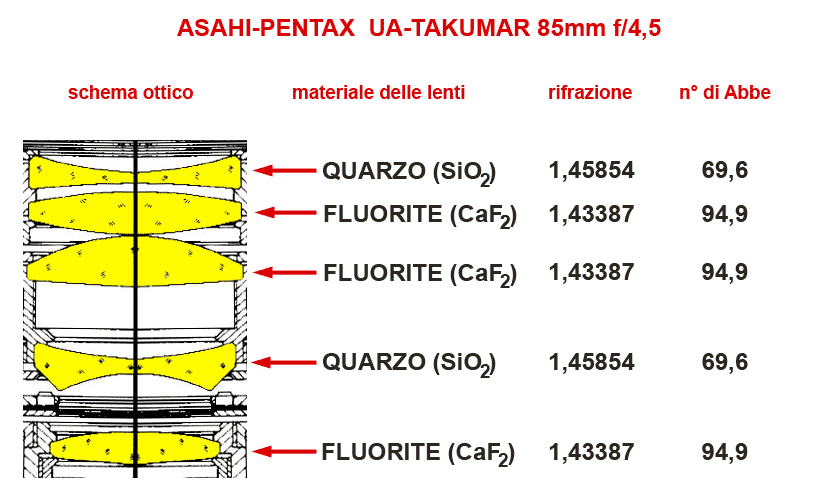

ulteriore rivelando con esattezza il materiale con cui sono realizzate le sue lenti, la sequenza,
la rifrazione ed il numero di Abbe, dati assolutamente inediti (questa sta diventando una
caratteristica connotante di questi pezzi e spero verrà apprezzata) che vengono rivelati
per la prima volta; violiamo dunque i segreti del capolavoro di Yasuo Takahashi.

L'Ultra-Achromatic Takumar 85mm f/4,5 della Asahi Kogaku K.K. è un obiettivo nato per riprese
in luce UV partendo da lunghezze d'onda nell'ordine dei 200nm, assolutamente impraticabili per il
vetro ottico convenzionale, opaco a simili frequenze: infatti le sue 5 lenti sono realizzate esclusivamente
in quarzo e fluorite, materiali cristallini con caratteristiche idonee all'impiego nell'ottica ed entrambi
permeabili agli UV di questa lunghezza d'onda; specificamente, le lenti divergenti (la prima e la quarta)
sono realizzate in quarzo artificiale mentre i restanti elementi (il secondo, il terzo ed il quinto, convergenti)
sono costituiti da fluorite ricristallizzata; notare in entrambi i materiali il numero di Abbe, elevatissimo già
nel quarzo e quasi incredibile nella fluorite, indice di dispersione ridottissima e quindi spettro secondario
trascurabile, anche se nel caso specifico questa caratteristica estremamente qualificante non rappresenta
la ragione della scelta; curiosamente, mentre l'indice di rifrazione della fluorite coincide perfettamente con
quello del materiale cristallino naturale ( 1,43387 contro 1,434 dei campioni di miniera) quello dichiarato
per le lenti in quarzo utilizzate differisce in modo sensibile sia dal quarzo cristallizzato naturale (1,45854
contro 1,553 - 1,554) sia dal quarzo amorfo non cristallizzato come agata e calcedonio ( 1,45854
contro 1,530 - 1,538); probabilmente il quarzo artificiale cristallizzato in autoclave presenta delle caratteristiche
cristalline a livello di aggregazione molecolare (reticolo cristallino) differenti da quelle del biossido di silicio
naturale...Questa pregevole realizzazione rappresenta un ragguardevole biglietto da visita per la Asahi
Kogaku che conferma la sua grande tradizione di eccellenza e know-how d'avanguardia nel settore.

Un'ultima celia: i fortunati utenti non dovevano certo preoccuparsi di rigare la lente frontale mentre
la pulivano: infatti il quarzo ha una durezza (intesa come resistenza alla scalfittura) secondo Mohs di
di 7, addirittura superiore al migliore acciaio temperato; in pratica per rigarla occorrerebbe agire
con lo spigolo di sfaccettatura di gemme da taglio durissime come topazio, rubino, zaffiro, smeraldo
o diamante !
