OBIETTIVI  NIKON  NIKKOR  "SERIE  K"  (1974-77):

PERCHE'  VENGONO  DENOMINATI  IN  QUESTO  MODO?

ABSTRACT

Which is the reason of the "series K" nickname related to Nikon Nikkor lenses produced between 1974-1977 ? Here you are the simple answer: the rubbered lenses of this generation
was catalogued with the internal code 20FL (20= series of photographic lenses for 35mm pictures, F = supplied for the Nikon F system, L = lenses) followed by a number and a "K".
Simply that, no more.

15/05/2011

Il sistema di obiettivi Nikkor realizzato da Nippon Kogaku (poi Nikon Corporation) per il sistema Nikon F e derivate incarna una lunga saga, avviata nel 1959 e tuttora ininterrotta; se l'inossidabile baionetta Nikon F costituisce il filo conduttore e l'identità stessa di questo immenso parco ottiche, ovviamente a cadenze più o meno regolari i componenti ottici e meccanici ed i dettami estetici dei Nikkor sono stati aggiornati per restare al passo coi tempi.

In particolare, nel 1974 l'estetica degli obiettivi venne rivista, eliminando tutte le parti rifinite in cromo satinato (ad eccezione di una sottile presa di forza godronata, utile per il montaggio), applicando alla ghiera di messa a fuoco un settore gommato con tappi rettangolari in rilievo e scegliendo una livrea completamente nera; questi obiettivi - dal punto di vista estetico - sono virtualmente identici ai successivi "Ai" lanciati nel 1977 e l'unica differenza consiste nell'interfaccia al simulatore esposimetrico del corpo macchina: nelle ottiche Ai prodotte a partire dal 1977 l'accoppiamento avviene tramite un pivot sporgente dal corpo macchina, messo in rotazione dalla ghiera del diaframma grazie ad uno scasso appositamente realizzato sulla medesima, mentre nelle ottiche costruite fra il 1974 ed il 1977 l'accoppiamento è ancora delegato alla classica forcella, applicata con due viti alla ghiera stessa, esattamente dietro al valore f/5,6.

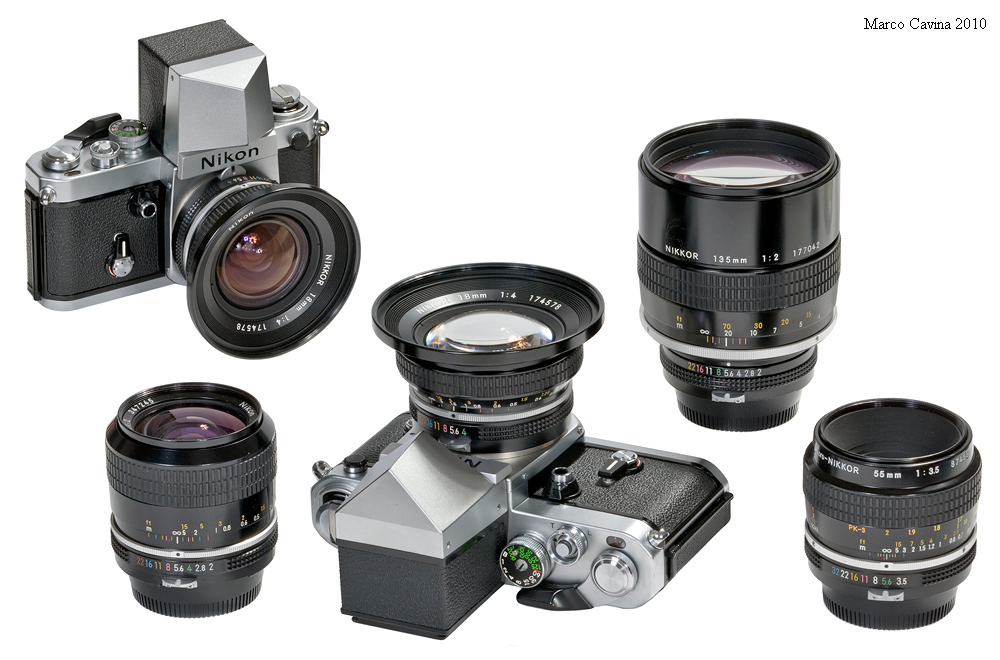

Alcuni obiettivi Nikkor appartenenti alla cosiddetta "serie K" che identifica la produzione 1974-1977.

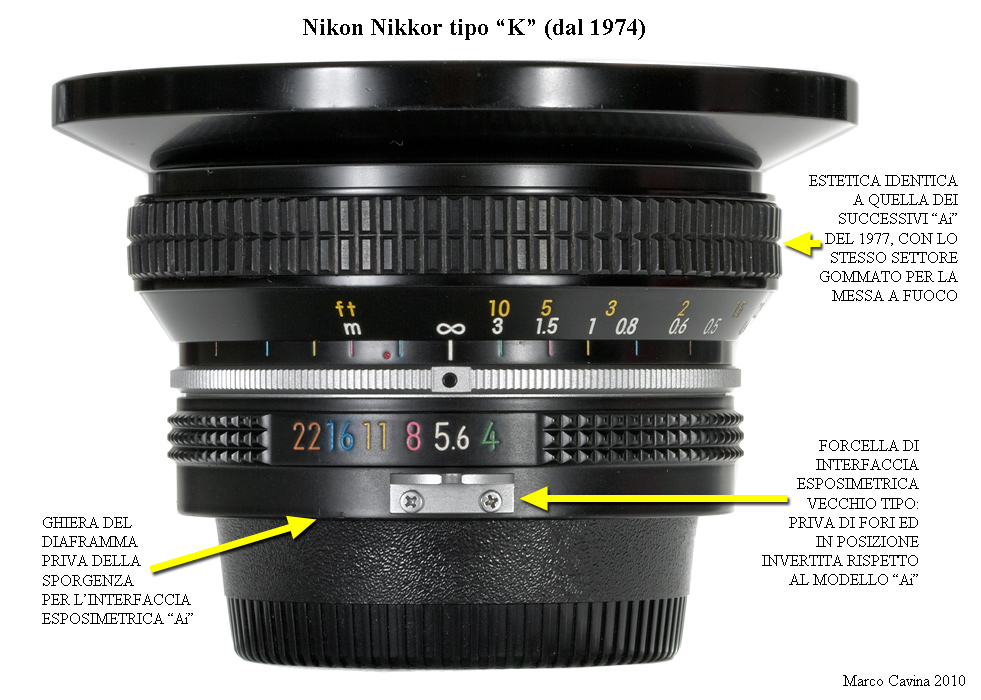

I Nikkor "serie K", che incarnano la più classica, conosciuta ed apprezzata estetica fra le varie generazioni di ottiche Nikon, presentano le stesse caratteristiche esteriori dei successivi "Ai": le uniche differenze si rilevano nella ghiera del diaframma, priva del caratteristico scasso rientrante
per l'interfaccia con il perno Ai del corpo macchina, e nella forcella esposimetrica, che nella successiva serie Ai è ruotata di 180°, posizionata più in alto (per lasciare spazio alla seconda scala dei diaframmi dedicata alla lettura del valore nel mirino) e caratterizzata da due fessure ricavate negli sbalzi, necessarie per illuminare meglio i valori "f/4" ed "f/8" della seconda scala.

L'identificazione fra "Nikkor con settore di messa a fuoco gommato" e "serie K" non è automatica, in quanto esistono eccezioni che è bene conoscere: in sostanza, si può restringere questa definizione ai Nikkor ancora privi di interfaccia "Ai" ma già dotati di settore gommato dotato di tappi in rilievo DI FORMA RETTANGOLARE; infatti, fin dall'esordio del sistema, alcuni obiettivi speciali (principalmente zoom e catadiottrici) vennero dotati di un ampio settore gommato per facilitare la presa, tuttavia quest'ultimo si differenziava per la presenza di sbalzi romboidali e non rettangolari, una finitura comunemente detta "A DIAMANTE".

Vennero equipaggiati fin dall'origine con gommatura a diamante i Reflex-Nikkor 50cm-500mm f/5, 500mm f/8 1^ e 2^ serie e 1000mm f/11 1^ serie; gli zoom-Nikkor 85-250mm f/4-4,5 ed f/4, 200-600mm f/9,5-10,5, 80-200mm f/4,5, 43-86mm f/3,5 e 50-300mm f/4,5; il medical-Nikkor 200mm f/5,6, il Nikkor QD 15mm f/5,6, il fisheye-Nikkor 16mm f/3,5, il Nikkor 180mm f/2,8, il Nikkor-H 300mm f/2,8 ED a preselezione, il Nikkor-P 400mm f/5,6 ed il micro-Nikkor 55mm f/3,5 prodotto a partire dal 1968; alcuni di questi obiettivi arrivarono agli anni di produzione della serie K ed anche alla successiva Ai mantenendo la gommatura a diamante originale, quindi, pur essendo stati prodotti nel periodo corrispondente, non vengono solitamente denominati come "serie K".

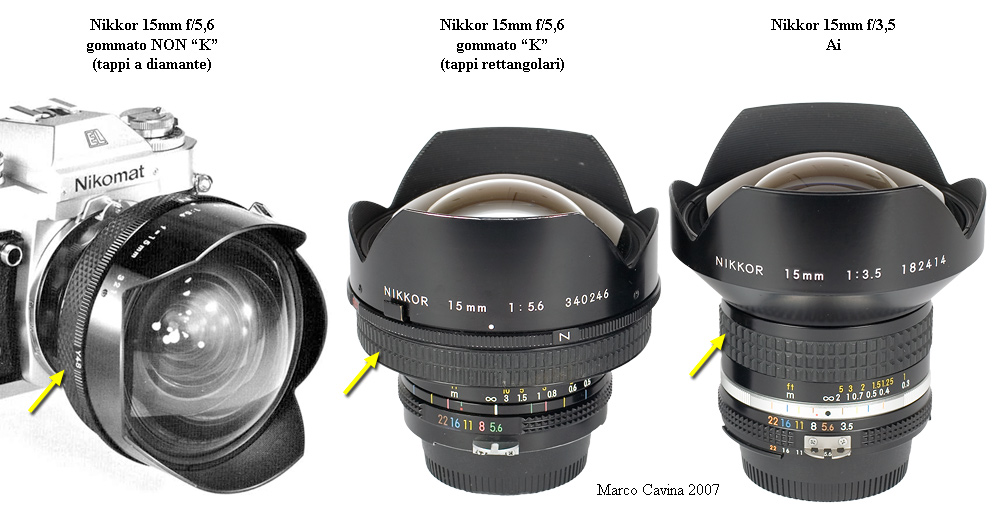

Esistono invece obiettivi Nikkor che sono nati con gommatura a diamante in epoca "pre-K" i quali, a partire dal 1974, sono stati uniformati alla nuova estetica, sostituendo i settori gommati a diamante con quelli dotati di tappi rettangolari; appartengono a questa serie obiettivi come il fisheye-Nikkor 16mm f/3,5, il Nikkor 15mm f/5,6 di questa foto, il micro-Nikkor 55mm f/3,5, il Nikkor-Q 135mm f/2,8  il Nikkor P-C 400mm f/5,6, lo zoom-Nikkor 80-200mm f/4,5 o lo zoom-Nikkor 200-600mm f/9,5 (ricalcolato a luminosità costante nella stessa circostanza); in altri casi la gommatura a diamante venne sostituita da quella rettangolare solamente nel passaggio al tipo "Ai" del 1977, come avvenne con il Nikkor-P 180mm f/2,8, mentre altri obiettivi (come il PC-Nikkor 35mm f/2,8) abbandonarono nello stesso anno la montatura metallica per adottare la gommatura rettangolare, mantenendo così l'originale montatura tipo F anche nell'epoca "K".

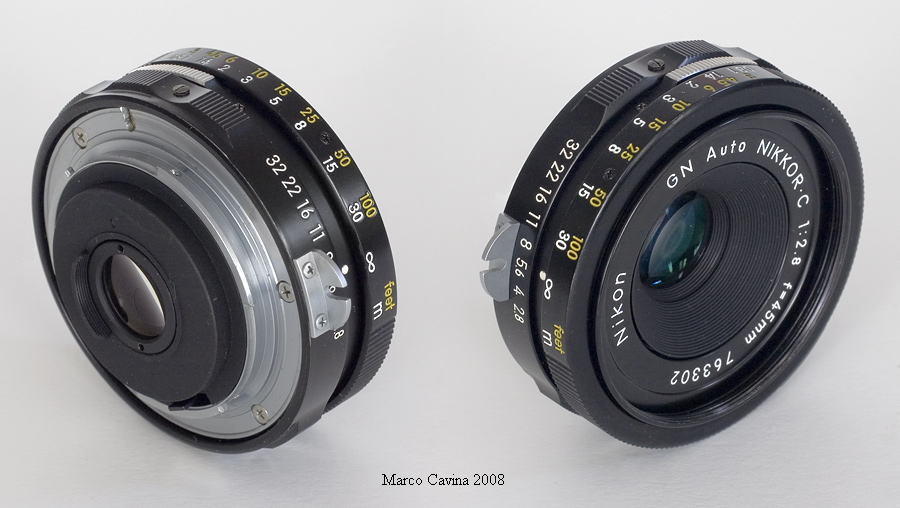

Infine, esiste anche il caso di obiettivi Nikkor che arrivarono alle soglie dell'epoca Ai (Marzo 1977) per poi uscire di produzione mantenendo fino all'ultimo la livrea originale tipo F, completamente metallica, senza ricevere mai nè settori gommati a diamante nè a tappi rettangolari; un classico esempio è rappresentato dal GN-Nikkor 45mm f/2,8.

Esaurita questa breve descrizione preliminare, resta la curiosità legata alla particolare denominazione, "serie K", appunto, legata a questa specifica generazione di obiettivi Nikkor; addirittura alcuni esperti del settore la rifiutano sdegnosamente, non trovando una spiegazione logica al suo restare in essere; in realtà la spiegazione esiste, ed è molto semplice: la Nippon Kogaku ha sempre catalogato sui registri interni gli obiettivi Nikkor per il sistema Nikon F abbinando un particolare codice alfanumerico ad ogni modello: specificamente, queste ottiche sono identificate dal suffisso

20FL seguito da un numero ed eventualmente una o due lettere

20 identifica le ottiche per fotografia su pellicola 35mm
F identifica il sistema Nikon F
L sta per "Lens", cioè obiettivo

(Alcuni obiettivi presentano una ulteriore lettera dopo 20FL: le ottiche Nikon Series E sono identificate con 20FLE mentre i teleobiettivi equipaggiati con lenti ED sono catalogati con 20FLS).

Il numero successivo identifica lo specifico obiettivo;  inizialmente, quando la produzione era più circoscritta, corrispondeva alla focale dell'ottica (es: 8 = 8mm; 15 = 15mm; 16= 16mm), poi vennero assegnate anche numerazioni indipendenti da questo fattore, soprattutto per differenziare ottiche di identica lunghezza focale; infine, il codice può essere privo di ulteriori elementi oppure essere completato da una delle successive componenti: A, B, C, C2, K, N, NA, S, SK.

Tutti gli obiettivi costruiti fra il 1974 ed il 1977 equipaggiati con in settore gommato a tappi rettangolari presentano un codice interno che termina con la famosa "K", e proprio da questo particolare ha preso il nome l'omonima serie.

Ad esempio, il Nikkor 15mm f/5,6  tipo "K" presentato nelle foto precedenti è catalogato come 20FL15K.

Ecco un elenco di Nikkor "serie K" prodotti in questo intervallo cronologico con il relativo codice interno: come potete vedere tutti i codici terminano con "K".

16mm f/3,5 fisheye-Nikkor = 20FL16K
15mm f/5,6 Nikkor = 20FL15K
18mm f/4 Nikkor = 20FL18K
20mm f/4 Nikkor = 20FL21K
24mm f/2,8 Nikkor = 20FL24K
28mm f/2 Nikkor = 20FL29K
28mm f/2,8 Nikkor = 20FL27K
28mm f/3,5 Nikkor = 20FL74K
28mm f/4 PC-Nikkor = 20FL28SK
35mm f/1,4 Nikkor = 20FL37K
35mm f/2 Nikkor = 20FL36K
35mm f/2,8 Nikkor = 20FL38K
35mm f/2,8 PC-Nikkor = 20FL34SK
50mm f/1,4 Nikkor = 20FL50K
50mm f/2 Nikkor = 20FL3K
55mm f/1,2 Nikkor = 20FL55K
55mm f/3,5 micro-Nikkor = 20FL19K
85mm f/1,8 Nikkor = 20FL85K
105mm f/2,5 Nikkor = 20FL105K
105mm f/4 micro-Nikkor = 20FL91K
135mm f/2 Nikkor = 20FL137K
135mm f/2,8 Nikkor = 20FL135K
135mm f/3,5 Nikkor = 20FL135K
200mm f/4 Nikkor = 20FL202K
300mm f/4,5 Nikkor = 20FL300K
300mm f/4,5 Nikkor ED non IF = 20FLS302K
400mm f/5,6 Nikkor ED non IF = 20FLS401K
600mm f/5,6 Nikkor ED non IF = 20FLS602K
800mm f/8 Nikkor ED non IF = 20FLS802K
1200mm f/11 Nikkor ED non IF = 20FLS1202K

(A questo elenco andrebbero doverosamente aggiunti anche lo zoom-Nikkor 28-45mm f/4,5 tipo "K" prodotto dal Settembre 1975 al Giugno 1977, lo zoom-Nikkor 80-200mm f/4,5 tipo "K" prodotto dal Febbraio 1975 al Giugno 1977, lo zoom-Nikkor 200-600mm f/9,5 del 1976, lo zoom-Nikkor 180-600mm f/8 ED del 1976 ed i primi esemplari di Nikkor 13mm f/5,6  noct-Nikkor 58mm f/1,2 e Nikkor 400mm f/3,5 ED ma attualmente ignoro il loro relativo codice).

La serie "K" ha rappresentato un notevole sforzo teso a modernizzare ed uniformare l'estetica degli obiettivi Nikkor, fino ad allora caratterizzati dalla compresenza di generazioni e livree differenti; il risultato fu così efficace che questi dettami vennero mantenuti integralmente nelle successive serie Ai ed AiS, senza particolari modifiche, ed alcuni di questi modelli saranno ancora in produzione dopo il 2006, ad oltre trent'anni dalla definizione di questi protocolli: un dato che conferma il gradimento mostrato dalla clientela e l'ottimo lavoro svolto da chi, ad inizio anni '70, ideò questa nuova veste per il prestigioso parco obiettivi della Nikon.

(Marco Cavina)
