ZEISS DISTAGON 28mm f/2 :
ALLE ORIGINI DI UN'ALTRO CAPOLAVORO DI
ERHARD GLATZEL
____________________________________________________________
Lo Zeiss Distagon 2/28 T* è uno dei più
celebri e significativi grandangolari Zeiss della new-wave di
inizio anni '70, quando il grande Erhard Glatzel si impegnò in un ultimo,
titanico sforzo realizzando in
blocco le ottiche del sistema Contax RTS, in attesa che il suo delfino Walter
Woeltche (preso in carico
dalla Schneider Kreuznach intorno al 1973) gli succedesse al comando per
assicurargli il meritato riposo;
la focale 28mm era da considerarsi piuttosto moderna, dopo anni nei quali il grandangolare di riferimento
era il 35mm, oltre il quale si passava direttamente a sparuti e complessi
superwide, quasi sempre non
retrofocus; la stessa Zeiss, impostando il precedente sistema Contarex
(anch'esso figlio di Glatzel) aveva
sistematicamente snobbato questa interessante focale, passando direttamente dal
Distagon 25mm ai
Distagon 35mm; negli anni '70 una nuova concezione del reportage - inteso come
più dinamico ed
effettuato "dentro" l'evento - fece slittare la scelta degli
obiettivi verso focali più corte, aumentando di
molto le quotazioni del 28mm: in questo contesto alla Zeiss pianificarono di
dotare il neonato sistema
nippo-tedesco anche di questa focale, per colmare un "buco" che era in
effetti evidente nel precedente
corredo C-Rex, allineandosi alla qualificata concorrenza che offriva ormai una
scelta di focali completa.
In quegli anni di sviluppo concitato
Glatzel stava lavorando su un nuovo grandangolare, diretta evoluzione
di concetti a lui cari che furono alla base dei Distagon 18 e 25mm, impostando
un progetto che prevedeva
addirittura 15 opzioni prototipiche con ulteriori varianti di luminosità e
focale che portavano le versioni
addirittura a 27, un tipico esempio della grande meticolosità da lui sempre
profusa nello sviluppare fino
in fondo il principio informatore; questa nuova generazione di grandangolari
prevedeva coperture comprese
fra 71° ed 80° e luminosità massime che spaziavano fra f/2,9 ed f/2,0; in
pratica furono calcolati nuovi
obiettivi che da una focale di circa 30mm, sufficientemente differenziata dai
classici 35, scendeva fino
agli 80° propri del Distagon 2,8/25, garantendo tuttavia una resa molto più
elevata e soprattutto uniforme
sul campo, chiave di lettura della vera modernità di questo progetto globale
nei confronti dei Distagon
di prima generazione, caratterizzati da una certa disomogeneità centro-bordi;
per mettere in pratica
questa importante miglioria Glatzel non si fece scrupolo di utilizzare, oltre a
software sempre più evoluti,
una marea di moderni vetri ad alta o altissima rifrazione, distribuiti
generosamente nei gruppi ottici
dei 15 prototipi, al punto che in alcuni di essi non è presente alcun vetro con
rifrazione inferiore ad 1,7!!
Vedere per credere, allego a seguire l'elenco degli indici di rifrazione
superiori ad 1,7 relativi a vetri
impiegati da Glatzel per questi obiettivi: sono ben 25 vetri diversi,
uno dei quali è caratterizzato
addirittura dal valore 1,945, forse solo concepito teoricamente in attesa che i
chimici delle vetrerie
si adeguassero alla sua richiesta estrema...
1,945 - 1,905 - 1,84666 - 1,823 - 1,80518 - 1,78831 - 1,7845 - 1,776 - 1,7720 - 1,75719 - 1,744 - 1,742 -
1,7347 - 1,736 - 1,732 - 1,729 - 1,727 - 1,7223 - 1,72 - 1,717 - 1,713 - 1,710 - 1,7031 - 1,70181 - 1,7013
Come per altri progetti coevi, Glatzel adottò un sistema ad elementi flottanti
per migliorare
la resa a distanze ravvicinate (indispensabile con retrofocus così luminosi, un
know-how
prezioso che gli proveniva dal calcolo degli obiettivi cinematografici
superluminosi), ideando
un concetto di grandangolare davvero moderno; ho preso possesso della
documentazione
originale relativa a questo progetto globale, ed allegherò a seguire gli schemi
ottici di tutti e
15 i prototipi, evidenziando come il n° 7 costituisse già la versione
praticamente definitiva
del Distagon 2/28 di produzione; contestualmente, nell'ambito della join-venture
allora in
atto con la Asahi Kogaku K.K., quest'obiettivo fu realizzato anche i versione
Pentax K, con
identico schema ottico (sospetto che anche l'antiriflessi, siglato SMC, fosse un
T* Zeiss
già presente sui gruppi ottici completi forniti al partner giapponese); anche
le Rolleiflex
per il 35mm usufruirono di questo lussuoso grandangolare luminoso, realizzato
addirittura in

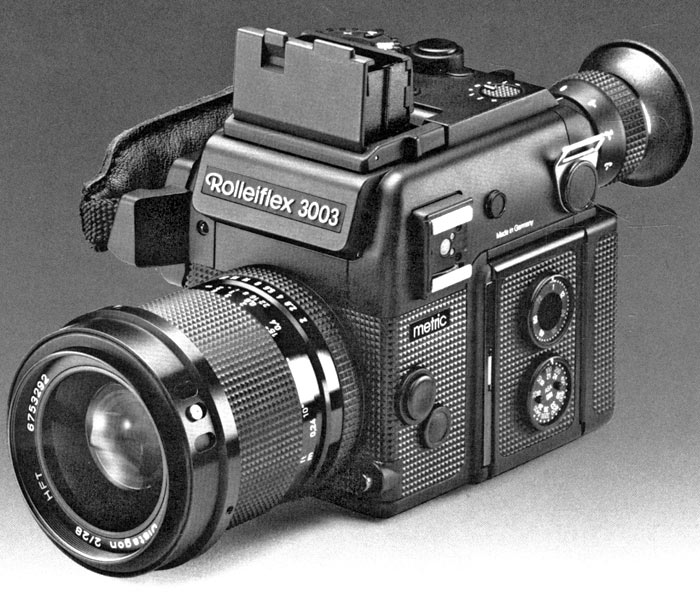

versione fotogrammetrica per la Rolleiflex 3003 metric, documentato in questa
pagina da
una insolita e rara immagine.
Il Distagon 2/28 è uno dei monumenti nella storia recente della Zeiss perchè
rappresenta da
un lato un punto di arrivo, presentando caratteristiche quali alta luminosità,
correzione uniforme
sul campo, messa a fuoco molto ravvicinata (0,24m) con floating system e vetri
dalle caratteristiche
molto spinte che lo connotano come un progetto all'avanguardia e con ridotti
margini di ulteriore
miglioramento; d'altro canto è un obiettivo ancora "filosoficamente"
legato ai granitici concetti di
Erhard Glatzel, quelli che hanno declinato l'identità, l'anima ed il linguaggio
fotografico degli Zeiss
"classici" mentre in successivo Distagon 2,8/28 di Woeltche, a suo
modo anch'esso eccellente, era
più "anonimo" e concettualmente più vicino alla marea di cloni
giapponesi oltre che meno uniforme
sul campo; molti ancora oggi si chiedono perchè l'eccellente Distagon 2/28 (apprezzatissimo
per
la resa omogenea, il classico fingerprint Zeiss del macrocontrasto ed un effetto
3D secondo solo
all' 1,4/35), sia stato brutalmente e prematuramente tolto di produzione non
appena il fratello "plebeo"
2,8/28 entrò a regime, lasciando orfani ed inconsolabili gli appassionati del
marchio; c'è chi sostiene
che il prezzo di listino, simile a quello del Distagon 4/18, fosse troppo
elevato, tuttavia ai tempi
pionieristici del sistema Contax, l'era "made in Germany" per
intenderci, il listino prezzi seguiva
un po' il criterio Contarex e le differenze fra versioni più o meno luminose
non erano così accentuate;
inoltre il Distagon 1,4/35, molto più costoso e decisamente più critico
otticamente rispetto
all'abbordabile 2,8/35 non è mai stato tolto dalla produzione...motivi di
prestigio forse, ma anche
il Distagon 2/28 brillava come una stella di magnitudine alfa; spero nel futuro
di avere notizie di
prima mano al riguardo, nel frattempo mi compiaccio di condividere con voi
questo materiale,
come al solito in gran parte inedito, rendendo giustamente gli onori del caso,
ancorchè postumi,
ad un grande progetto tolto brutalmente di produzione dalle solite, farraginose
logiche di mercato.

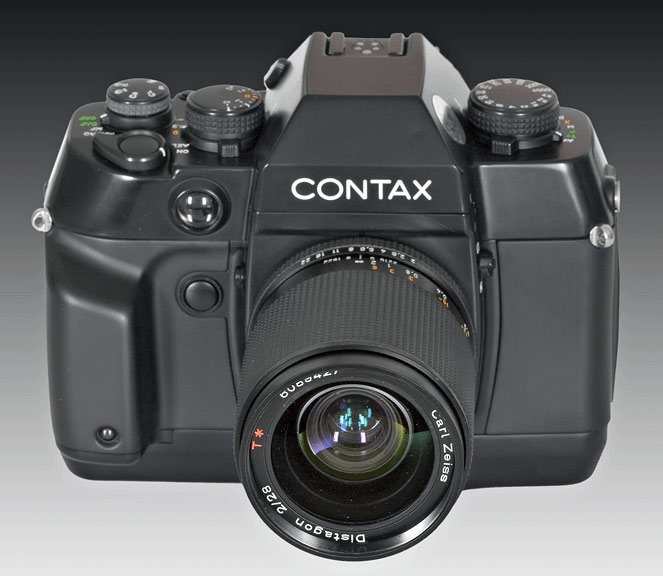

Il mio Distagon 2/28 Germany su Contax AX; queste prime serie avevano le flangie
della
baionetta posteriore in alluminio anodizzato nero, i due pezzi, e col tempo
acquistavano un
gioco fastidioso; al laboratorio LTR hanno provveduto a montare la nuova
versione monolitica
con flangie in acciaio ed ora è tutto a posto

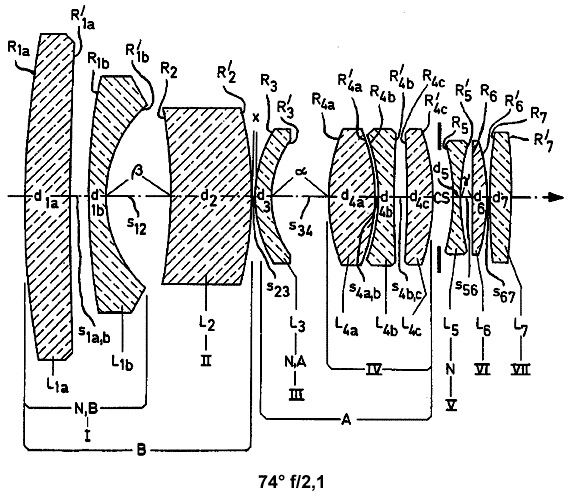

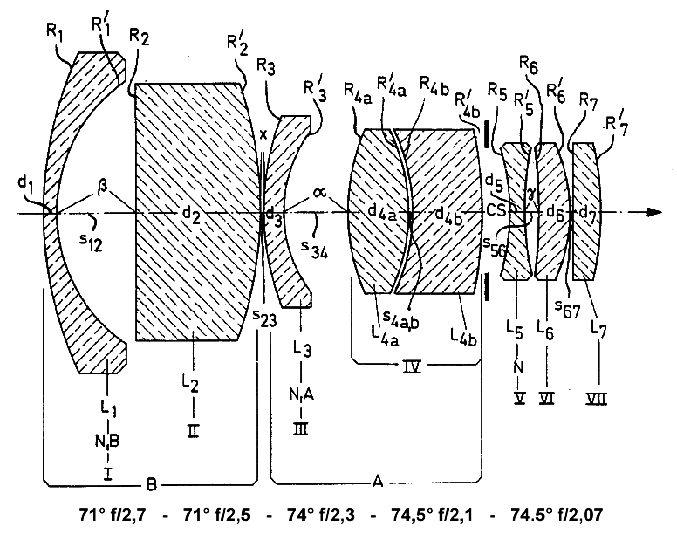

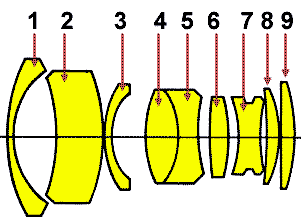

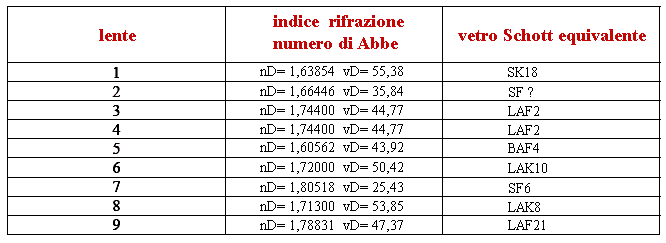

Lo schema ottico del classico Distagon 2/28 di Glatzel con i
valori di
rifrazione dei vetri utilizzati; anche in questa configurazione, affine al
prototipo n° 7, ci sono ben sei vetri con rifrazione superiore ad 1,72

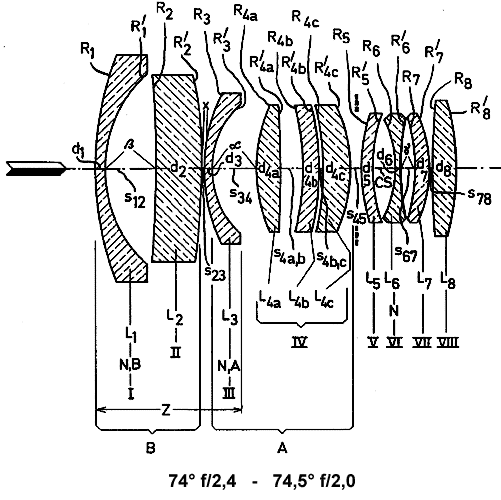

il prototipo n° 1 relativo allo studio globale realizzato da
Erhard Glatzel ad inizio anni '70
per un grandangolare medio di luminosità elevata e resa uniforme, che
rappresentasse un
evidente step evolutivo rispetto alla precedente generazione pur basandosi sui
consolidati
concetti alla base del suo celebre Distagon 2,8/25 di epoca Contarex; in calce
ad ogni
schema ho annotato gli angoli di campo e le luminosità previste per varie
versioni dello schema;
per questo progetto, dopo la concessione di brevetto tedesco nel Novembre 1973,
Glatzel
chiese la registrazione anche al competente ufficio americano in data 25
Novembre 1974, dove
fu registrato il 25 Maggio 1976 col numero di patente 3.958.864

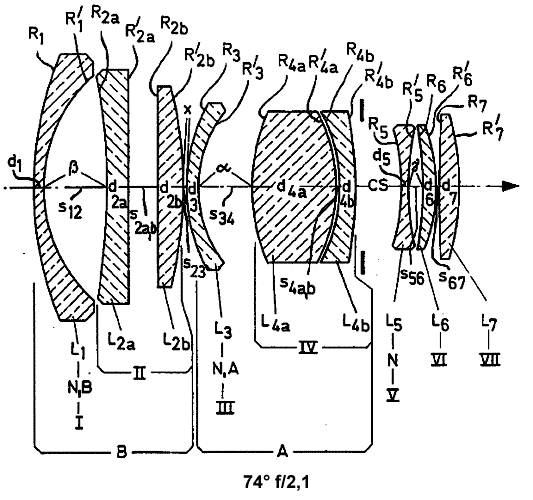

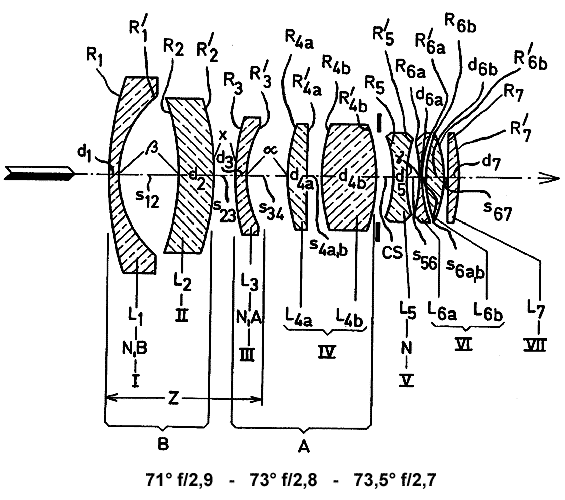

lo schema del secondo prototipo

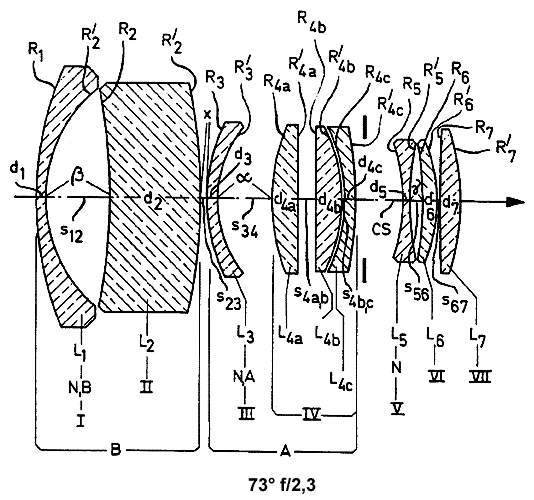

lo schema del terzo prototipo
lo schema del quarto prototipo

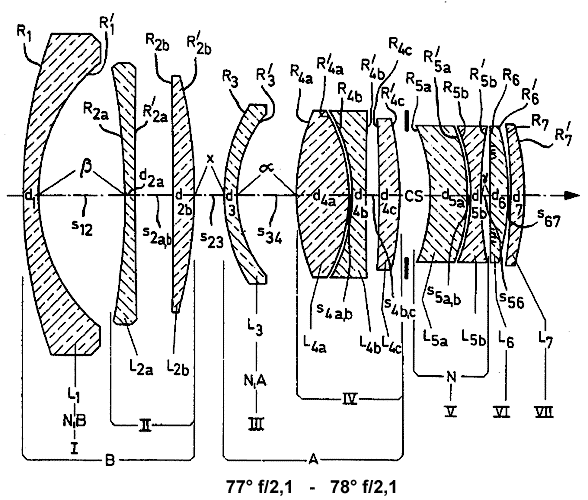

lo schema del quinto prototipo, con lente anteriore sdoppiata
ad aria; il vetro a rifrazione più
alta veniva di solito utilizzato per il terz'ultimo elemento, divergente

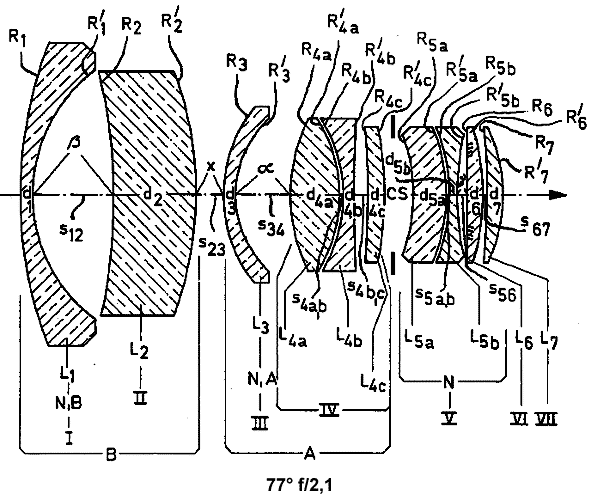

lo schema del sesto prototipo

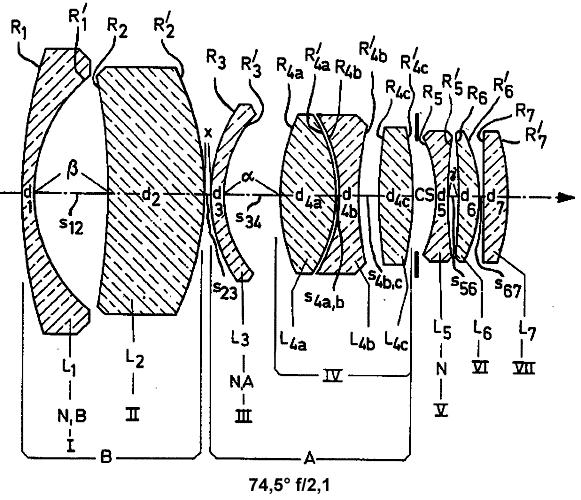

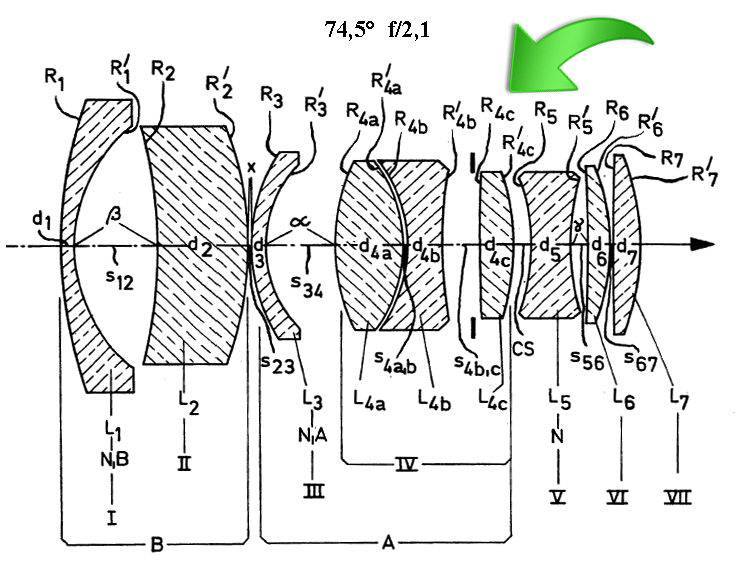

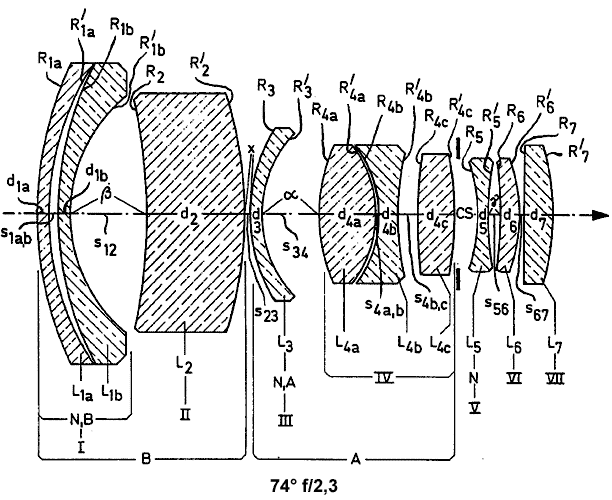

lo schema del settimo prototipo abbinato a quello definitivo
del Distagon 2/28, pressochè
identico; notare che l'angolo di campo è di 74,5° (corrispondente ad un 28mm),
mentre la
luminosità effettiva è di f/2,1 e non f/2,0....Infatti prove strumentali
eseguite nel tempo hanno
rilevato per il Distagon 2/28 un T effettivo = 2,2; fra i vari prototipi
esistono versioni f/2,0
ma probabilmente questa è quella che risultava più corretta e fu scelta per la
produzione

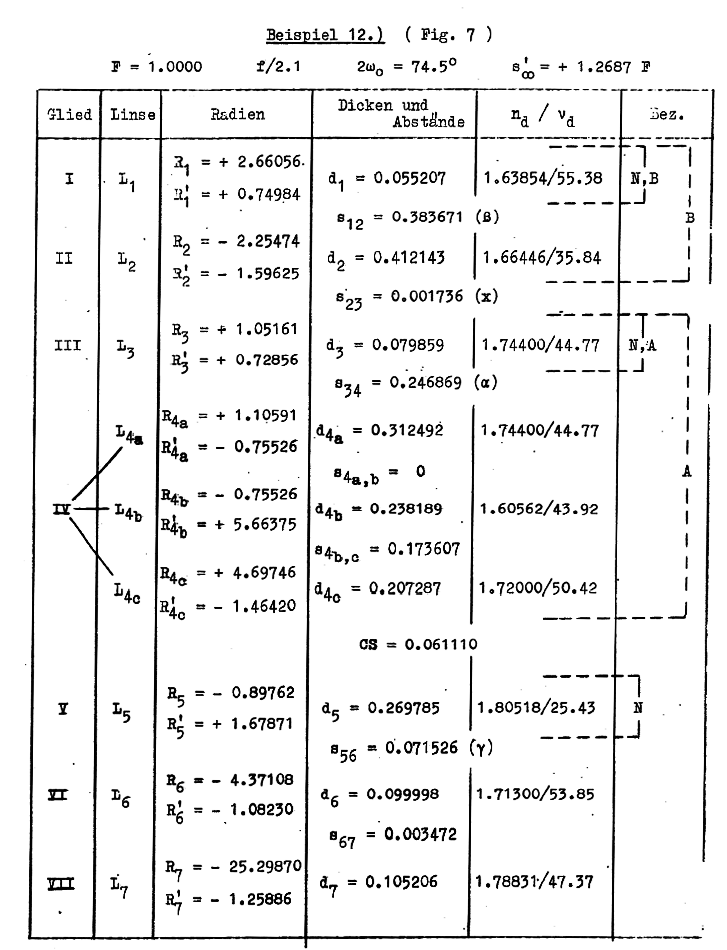

i parametri generali del prototipo n° 7, poi convertito in
produzione come Distagon 2/28 T*;
questi valori non sono riportati nella richiesta di brevetto americano, ma sono
presenti in
quella per il brevetto tedesco

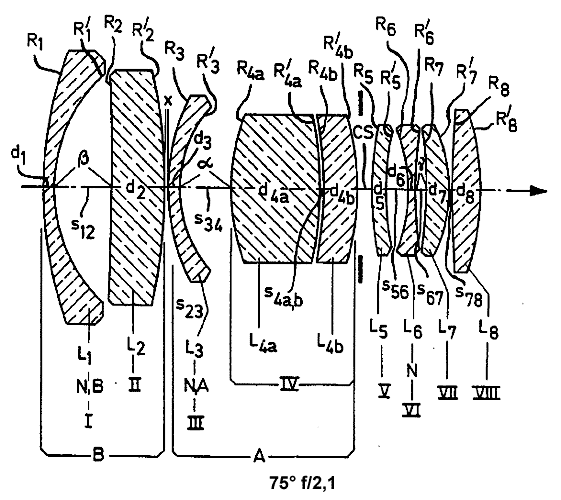

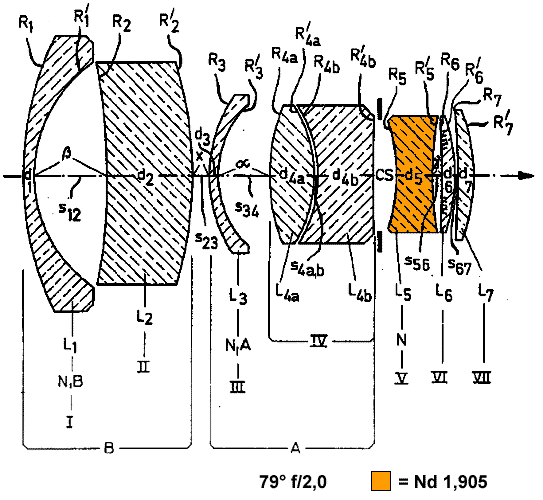

lo schema dell'ottavo prototipo
lo schema del nono prototipo, con angoli di campo che
cominciano ad
insidiare le competenze del 25mm
lo schema del decimo prototipo

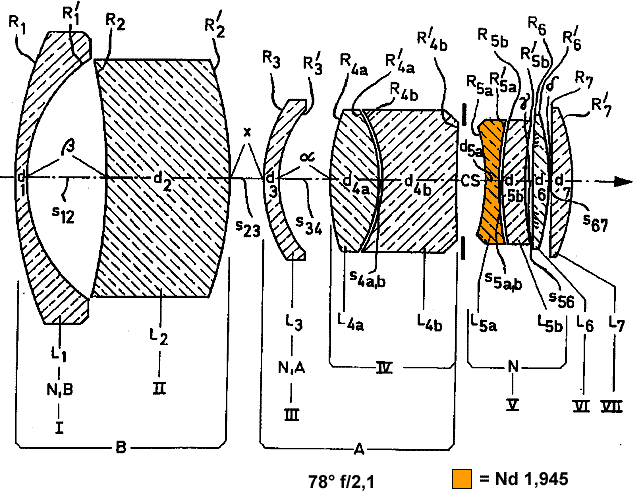

lo schema dell'undicesimo prototipo, dove la sesta lente
avrebbe
previsto l'utilizzo di un vetro con indice di rifrazione pari ad 1,945,
forse solo teorico a quei tempi
lo schema del dodicesimo prototipo, ormai un "25mm"
f/2, con la terz'ultima
lente in vetro con rifrazione superiore ad 1,9...

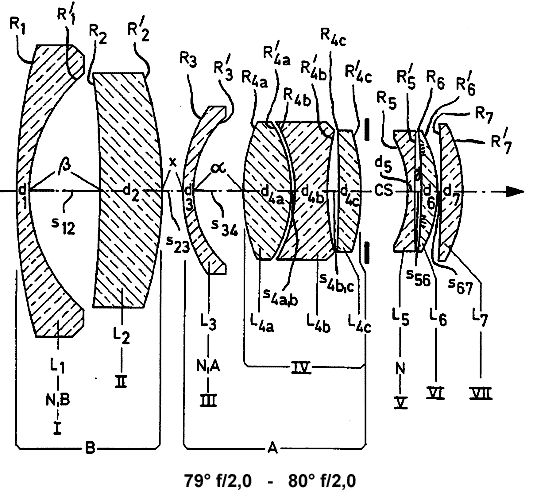

lo schema del tredicesimo prototipo, con un'opzione f/2,0 che
copre
tutti gli 80° propri del 25mm, interessante possibilità rimasta nel cassetto
lo schema del quattordicesimo prototipo, curiosamente
conservativo
quanto ad angolo di campo e luminosità
lo schema del quindicesimo ed ultimo prototipo

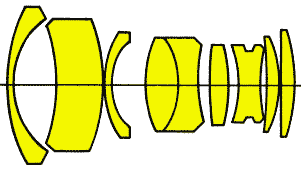

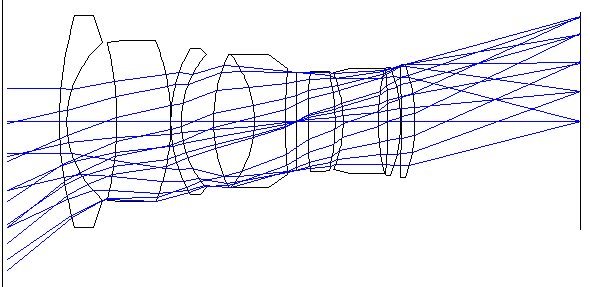

il percorso ottico nel Distagon 2/28: l'ampia lente
posteriore, il tiraggio elevato e
l'andamento favorevole dei raggi periferici autorizzano l'azzardo sul digitale,
magari
anche su sensore full-frame con anello Contax-Yashica/EOS

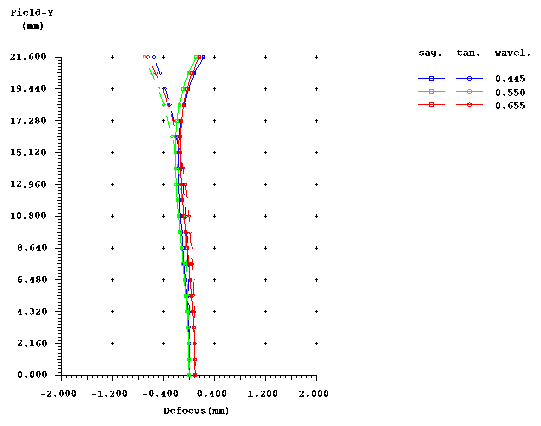

astigmatismo sostanzialmente ben corretto fino a 17mm fuori asse

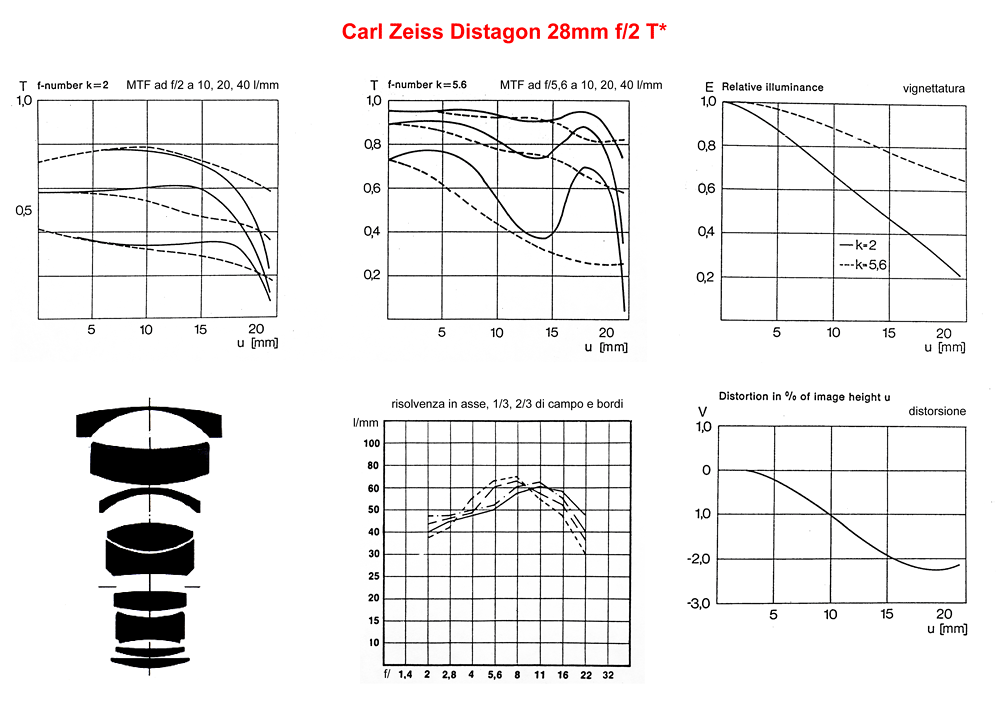

gli ormai inconsueti MTF originali del Distagon 2/28 dai quale
si desume
che l'atout dell'obiettivo è costituito dall'uniformità di resa: ad f/2 per 40
cicli/mm
abbiamo un valore costante sulle due calotte e quasi sempre superiore al 30%,
valore
di riferimento oltre al quale il dettaglio relativo a quella frequenza spaziale
è percepito
come adeguatamente nitido; ad f/5,6 si parte con un asse strepitoso, si assiste
ad un
leggero calo nelle zone intermedie ed infine ad un recupero nel sagittale e ad
una
stabilizzazione nel più critico tangenziale; faccio presente che,
sull'esperienza di
numerosi test indipendenti, l'obiettivo migliora ulteriormente ad f/8 ed il
picco di
resa è fra f/8 ed f/11, con una resa assolutamente omogenea, come il test di
risoluzione supplementare conferma; nella norma la distorsione mentre la
vignettatura, sensibile (come ovvio) ad f/2 diventa negligibile ad f/5,6
Una dolorosa eredità dei vetri ad alta rifrazione utilizzati
(afflitti anche da alta dispersione, come
conferma il numero di Abbe inferiore persino a 25) è rappresentata da un certo
residuo di

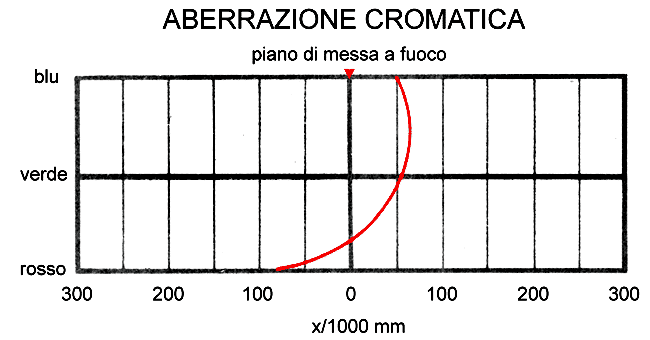

aberrazione cromatica; i questo diagramma, relativo ad un test che risale
all'ormai lontano 1980,
si può notare uno spostamento massimo di fuoco di circa 150 micron fra le
frequenze del rosso
(circa 700 nm) e quelle dell'azzurro/verde (circa 500 nm), inferiore a quello
tipico dei teleobiettivi
ma certo insolito in un medio grandangolare, dove talvolta si resta sotto i 100
micron.

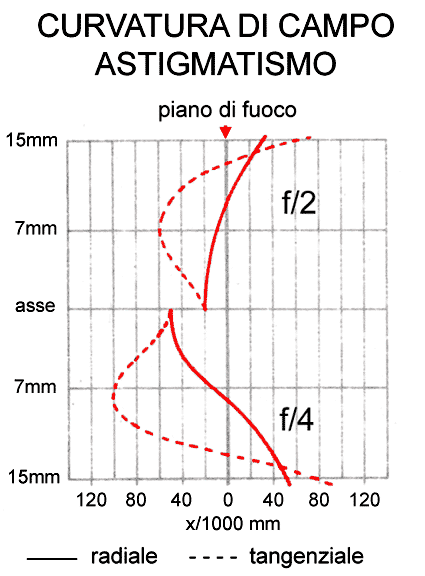

dallo stesso test del 1980 possiamo valutare lo spostamento di fuoco in asse con
2 stop di chiusura (circa 30 micron) e la giacitura dei piani astigmatici
dai quali si
desume una curvatura di campo avvertibile ma nella media ed un leggero
astigmatismo
la versione SMC Pentax K, clone giapponese del Distagon 2/28;
da notare la presenza di un intelligente snapshot-setting ad f/8,
evidenziato in rosso: posizionando l'ottica su f/8 ad una
distanza di messa a fuoco pari a 3m (anch'essa evidenziata)
si sfruttava un'iperfocale fino all'infinito utile nello scatto rapido
point-and-shot; naturalmente nel più serioso Zeiss questa
caratteristica è assente
La Rolleiflex 3003 metric per fotogrammetria con piastra reseau a crocicchi,
dotata
di un insolito Distagon HFT 2/28 metrico, fornito in questa esecuzione assieme
ad
altri obiettivi Zeiss, ovvero: 3,5/15, 4/18, 1,4/35, 1,4/50, S-2,8/60 ed 1,4/85;
curiosamente
questo Distagon 2/28 presenta la dicitura HFT (l'antiriflessi multiplo Rollei)
propria
degli Zeiss made by Rollei, tuttavia la matricola è tipicamente Zeiss.....
UPGRADING 07/11/2008
A metà del 2007, nell'ambito della nuova gamma di obiettivi Zeiss ZF in attacco
Nikon AiS
(ora gradualmente forniti anche in montatura Canon EF, PK e vite 42x1), si è reso
disponibile
il nuovo Distagon 2/28 T*, che dal predecessore Contax-Yashica progettato da
Glatzel nel
1973 (il progetto fu brevettato nel Novembre di quell'anno) e commercializzato
in attacco
Contax-Yashica (e poi Rollei) col codice 104843 non eredita solamente i dati di
targa ma
anche il particolare schema ottico originale, quasi interamente mantenuto con
l'eccezione di
una lente posteriore, singola, trasformata in doppietto collato; oltre 30 anni
di progresso tecnico
separano queste due evoluzioni, ed è senz'altro interessante analizzare gli
implementi introdotti
nella nuova versione di un obiettivo già di per se eccellente nella
configurazione originale dell'epoca:
purtroppo non ho ancora avuto modo di provarlo direttamente, e mi limito a
pubblicare una scheda
nella quale ho riassunto i dati prestazionali ufficiali forniti dalla Casa (e
che poco dicono, in ogni caso,
sul reale rendering tridimensionale dell'immagine o sullo sfuocato).
L'evoluzione del Distagon 2/28 di Glatzel, targata ZF e lanciata a metà del
2007; il nuovo
obiettivo ha uno schema molto simile al predecessore, identico peso (530g) e
messa a fuoco
con sistema flottante (0,24m), mentre il passo filtri passa da 55mm a 58mm; la
meccanica
di queste nuove versioni è davvero eccellente ma l'estetica, a mio parere, è
un po' troppo
retrò, occhieggiando a suggestioni Contarex ed Icarex che poco sussurrano
all'utente moderno;
è comunque magnifica la baionetta cromata per il paraluce.
(credits: picture Carl Zeiss)

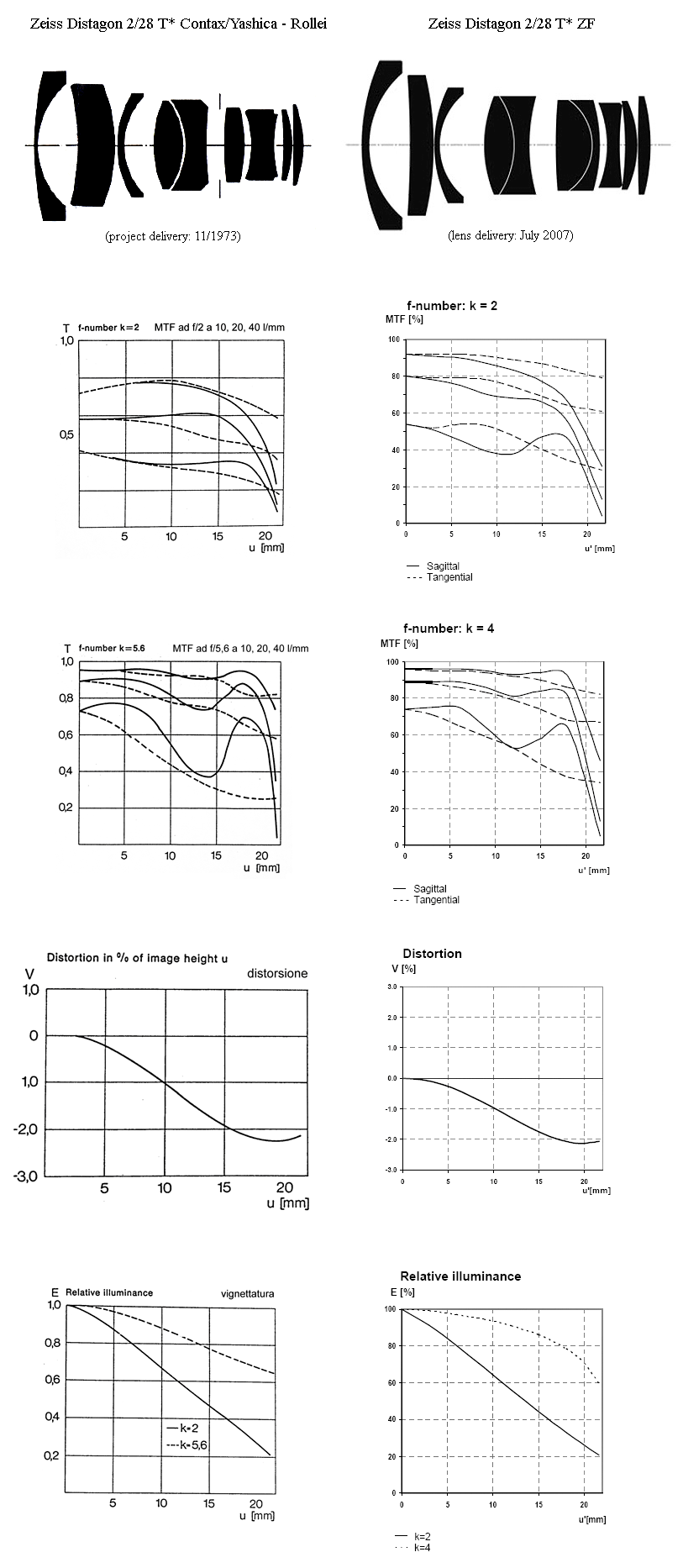

Dalle tabelle fornite si desume che la distorsione e la
vignettatura sono rimaste più o meno invariate
(e sono in entrambi abbastanza pronunciate), mentre il trasferimento di
contrasto appare notevolmente
migliorato, con una prestazione quasi incredibile considerando le grandi
analogie di schema (la differenza
più evidente sta nel quinto elemento, ora costituito da un doppietto collato).
gli MTF a confronto tradiscono un andamento analogo, come è
lecito aspettarsi in due obiettivi
strettamente imparentati, tuttavia ad f/2 le aberrazioni assiali appaiono meglio
risolte nel nuovo ZF,
al punto che in asse l'MTF a 40 cicli/mm è superiore di un 10% ed a 10 e 20
cicli/mm di circa il
20% rispetto al progetto del 1973; a diaframma chiuso (faccio notare che il
diaframma di riferimento
nello ZF è f/4, uno stop più aperto rispetto all'f/5,6 del Contax-Yashica)
andamento e valori assoluti
sono analoghi, ma è stato quasi annullato quel flesso nelle aree mediane che
caratterizzava il Distagon
precedente, ed i valori in campo sono così alti ed omogenei da ricordare quelli
dei simmetrici, come
ad esempio il Biogon 2,8/28 per Contax G; dissento con la caratteristica scelta
Zeiss di "abbandonare
al loro destino" gli ultimi 2-3mm di diagonale, accettando un cerchio di
correzione di diametro inferiore
per migliorare le prestazioni: le ottiche Contarex, invece, erano
"curate" fino all'ultimo scampolo di diagonale!
____________________________________________________________________________
CONTATTO
ARTICOLI TECNICI
FOTOGRAFICI
