RICHIUSURA DELL’OBIETTIVO

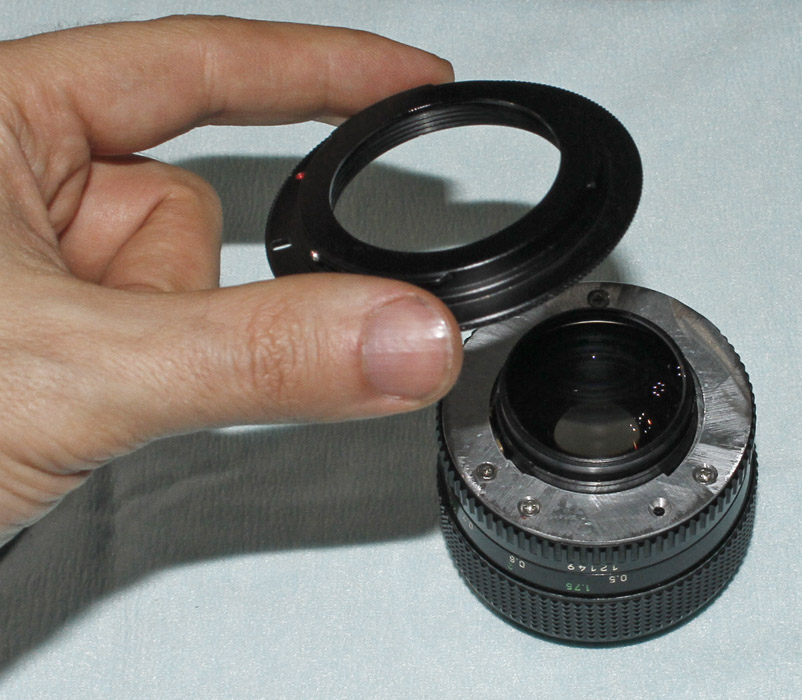

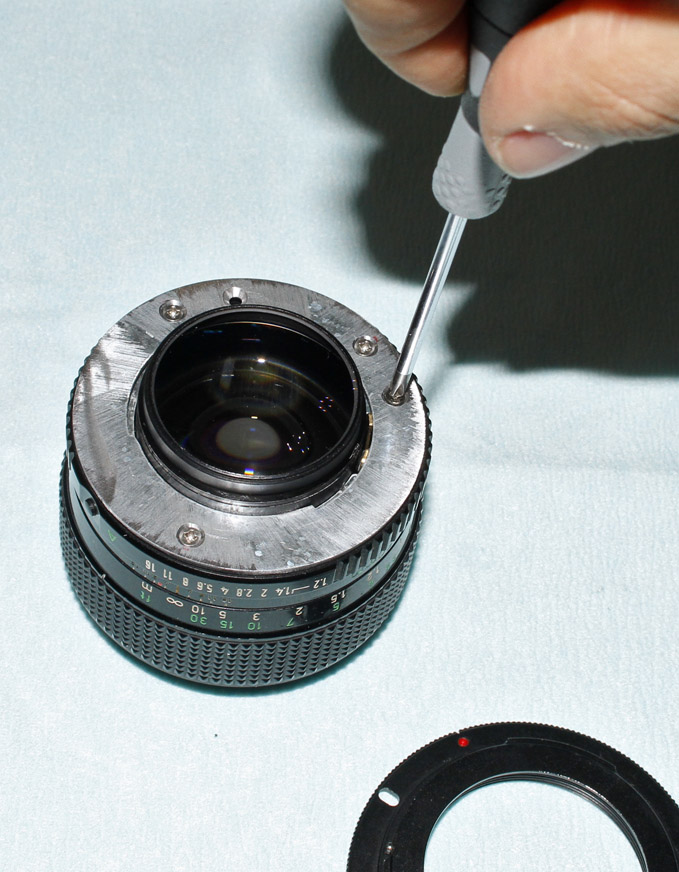

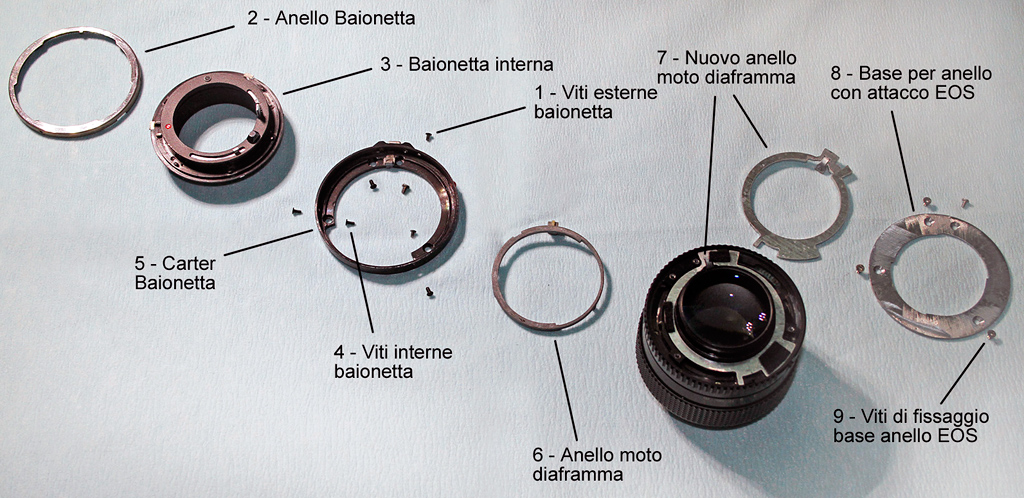

La base circolare (part.
8) presenta 4 fori per l’applicazione delle viti originali in modo da
poter richiudere meccanicamente l’obiettivo, prima di avvitare questa
base all’obiettivo ho carteggiato accuratamente ogni possibile
sporgenza e tolto le ribeve dai fori con una punta di trapano per
evitare che il montaggio del successivo anello M42-EOS avvenisse in
maniera non planare.

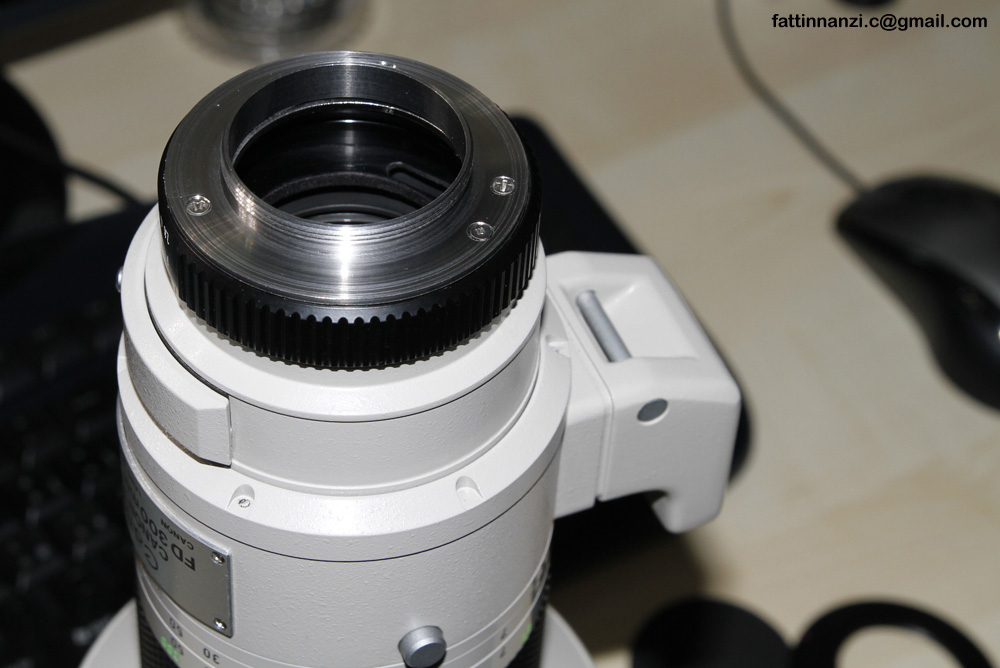

La baionetta M42-EOS può essere incollata o fissata con altre piccole
viti alla base (part. 8).
Nella modifica dell’obiettivo FD 50mm F1,4 la base in questione è
stata realizzata al tornio e provvista di filettatura M42, in modo da
rendere l’ottica virtualmente come una normale ottica con attacco

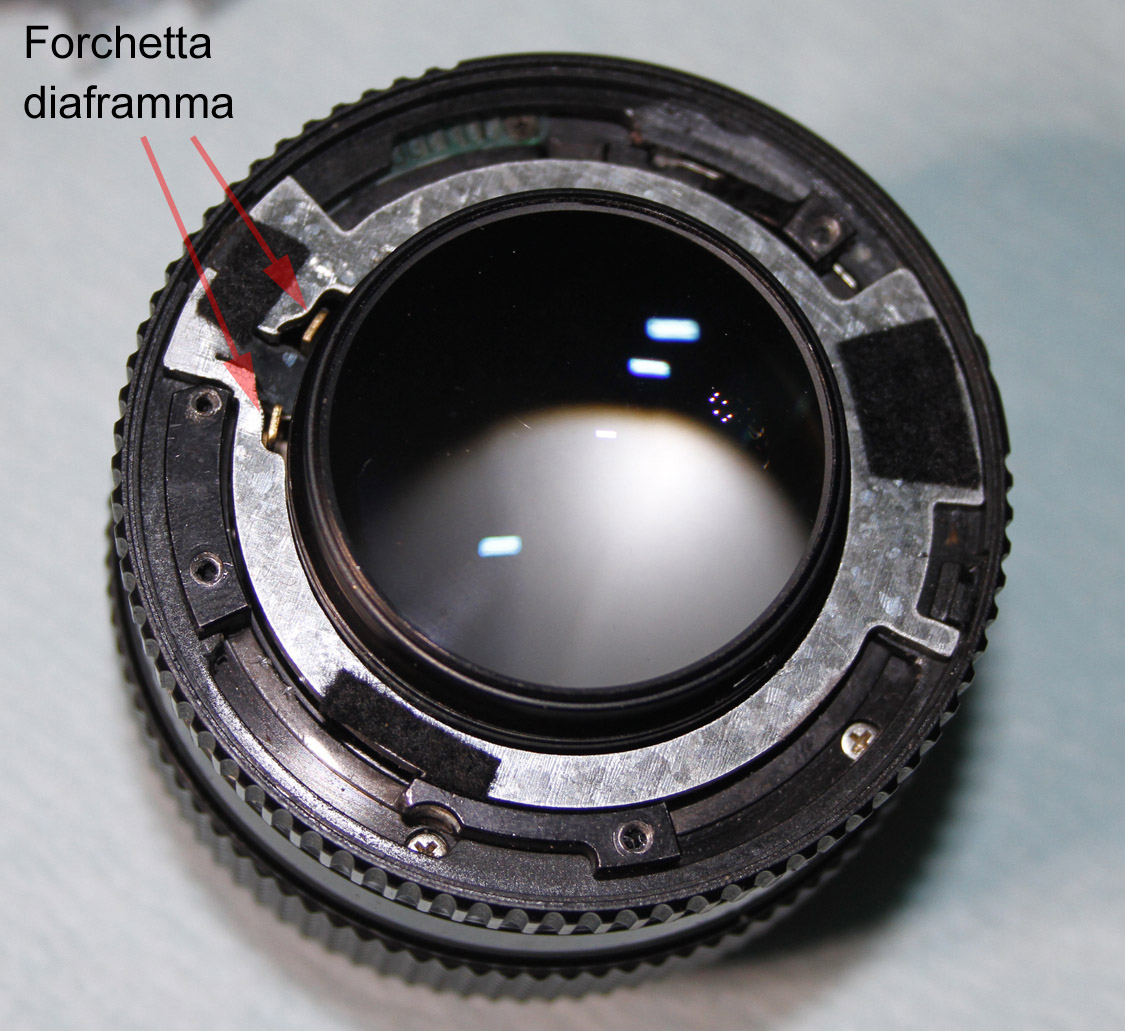

M42x1. E’ presente anche una fresatura inferiore per permettere di
scorrere alla forchetta dei diaframmi quando si focheggia nei pressi
dell’infinito.

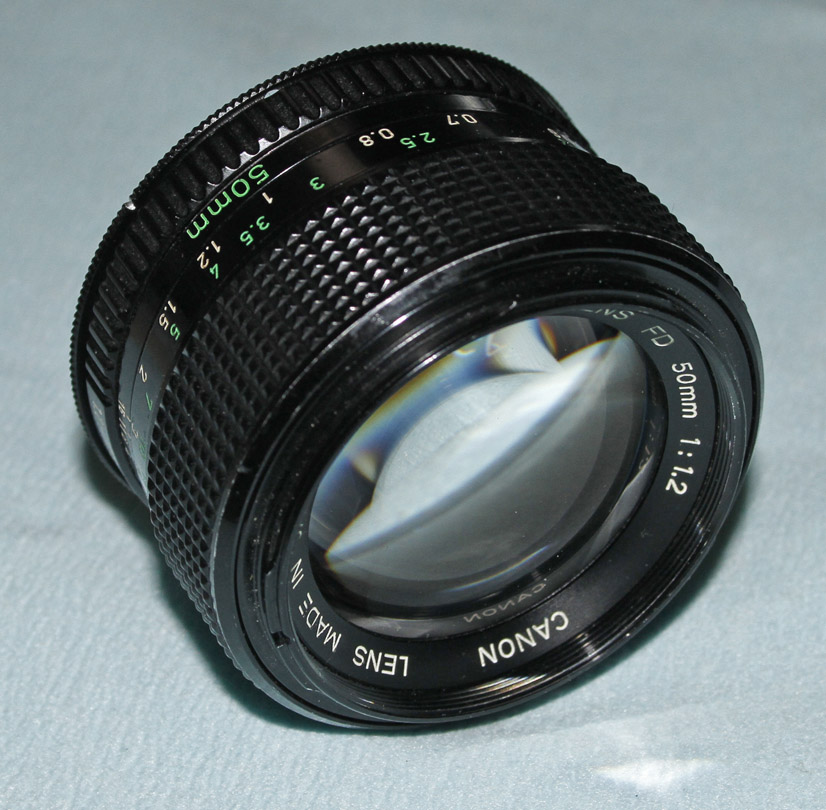

In questo FD 50 F1,2 invece, dato il grosso diametro della lente
posteriore, un anello filettato è molto difficile da realizzare per
l’esiguo spessore rimasto tra lente e anello M42: se riuscirò a
realizzarlo, aggiornerò l’articolo con le foto relative a questa
nuova, più elegante, soluzione.

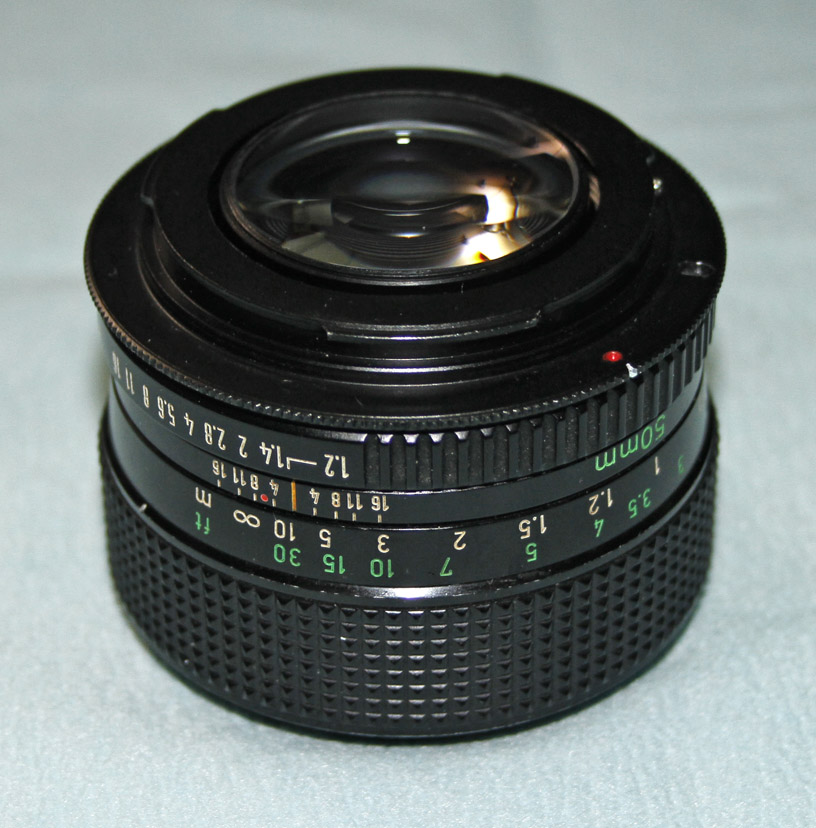

Posizionamento EOS
CONCLUSIONI
Seguendo le fasi
descritte e rispettando gli spessori suggeriti nel testo, otterrete la
battuta all’infinito perfettamente tarata con l’infinito della scala
graduata (per lo meno a me è successo così).
L’obiettivo ottenuto, provenendo da un progetto per reflex dal
tiraggio
2 mm
inferiore a quello EOS, presenta una sporgenza delle lenti verso
l’interno della macchina fotografica che si può quantificare a metà
strada tra l’attacco EF-S e l’attacco EF, per cui:
Può
essere usato senza problemi sulle reflex APS-C.
Va
ATTENTAMENTE verificata la possibilità di montarlo su macchine full
frame o APS-H
Per questi corpi,
infatti, c’è il rischio che lo specchio durante lo scatto possa
urtare la lente posteriore, soprattutto focheggiando a distanze dai
3 metri
circa fino all’infinito.
IL SOTTOSCRITTO NON E’ RESPONSABILE PER QUALSIASI DANNO PROVOCATO AD
OTTICHE O APPARECCHI FOTOGRAFICI IN SEGUITO ALLA MODIFICA DESCRITTA.

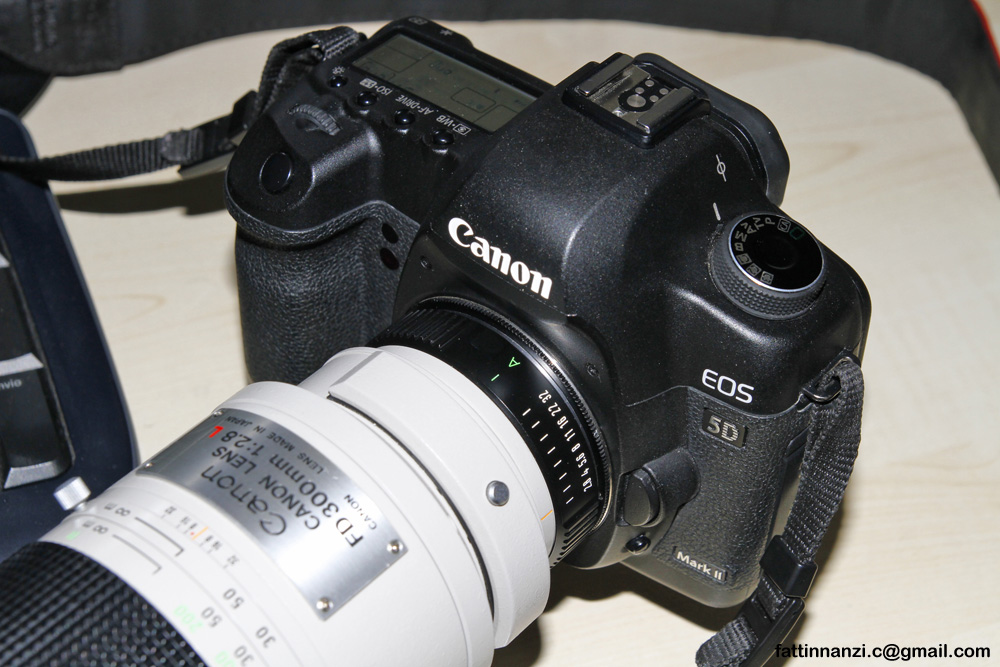

(Volendo usare comunque il sensore 24x36mm, una soluzione sicura,
anche se macchinosa, consisterebbe nel prendere un corpo dotato di live
view come la EOS 5D mk II, attivarlo, inserire l'obiettivo con specchio
già alzato, eseguire messa a fuoco, composizione, esposizione e scatto
in live view e togliere nuovamente l'obiettivo prima di riabbassare lo
specchio; nel caso di obiettivi non flottanti, che focheggiando avanzano
l'intero nocciolo ottico, sarebbe sufficiente focheggiare a distanza
ravvicinata prima di alzare lo specchio, eseguire le altre operazioni di
cui sopra e focheggiare di nuovo a distanza minima - per allontanare
nuovamente le lenti - prima di escludere il live view e riabbassare lo
specchio. NdR)
