LEITZ TELE-ELMAR 135mm f/4 SU NIKON
_______________________________________________

Il Leitz Tele-Elmar 135mm f/4 del 1965, ad onta dell'anagrafe, è un eccellente
obiettivo, basato su uno schema da vero tele assai simile al Sonnar 135mm f/4
della Rolleiflex TLR tele,e grazie al doppietto acromatico anteriore presenta
una valida correzione dell'aberrazione cromatica; la sua riproduzione garantisce
capacità analitica e microcontrasto eccellenti anche a piena apertura, al punto
che già al secondo stop di chiusura, f/8, l'ottica risente della diffrazione (il
diaframma ottimale è quindi f/5,6).

Purtroppo, come molti avranno constatato, me compreso, le ridotte dimensioni
del frame 135mm sulle Leica M  "0,72" e la base telemetrica ormai insufficiente
per questa focale rendono penosa una messa a fuoco di precisione ed anche
l'inquadratura soffre di una cornice di così  ridotte dimensioni.

Fortunatamente in questa versione di Tele-Elmar 135mm (codice 11851, sia
godronato che gommato, 1965-1993) la testa ottica è svitabile per applicazioni
su soffietto o Visoflex, presentando una filettatura "standard" da 39x1/26";
utilizzando un anello adattatore 42x1 - Nikon (eliminando la lente di campo
e segando via la sua montatura, qui inutili) ed un riduttore bi-filettato da
42x1 a 39x1 è possibile applicare la testa ottica al soffietto Nikon PB-6,
consentendo l'utilizzo con messa a fuoco ed inquadratura di precisione
avvalendosi del  mirino di un corpo reflex Nikon ed usufruendo di comodità
come l'esposizione automatica a priorità di diaframma, sfruttando finalmente
al 100% le grandi potenzialità di questo sistema ottico.
_______________________________________________

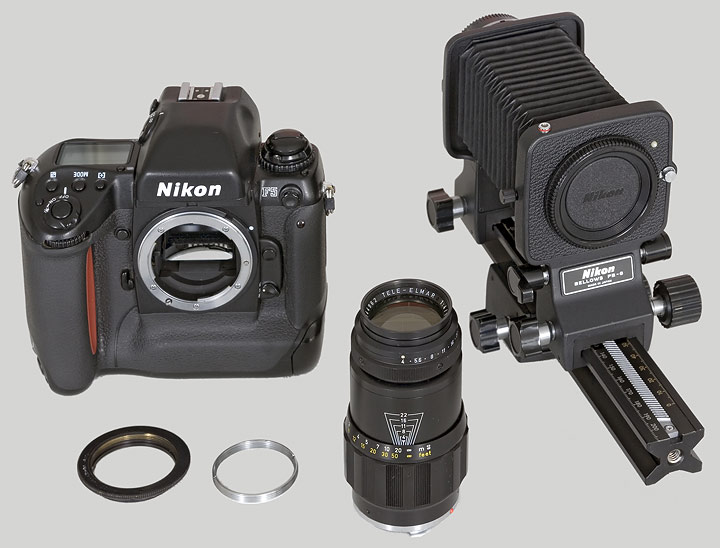

Il materiale necessario per utilizzare il tele-Elmar 135mm f/4 con visione reflex;
notare i due anelli utilizzati: un adattatore Nikon - vite 42x1 (svuotato eliminando
la lente di campo e la sua montatura) ed un riduttore bi-filettato 42x1 - 39x1

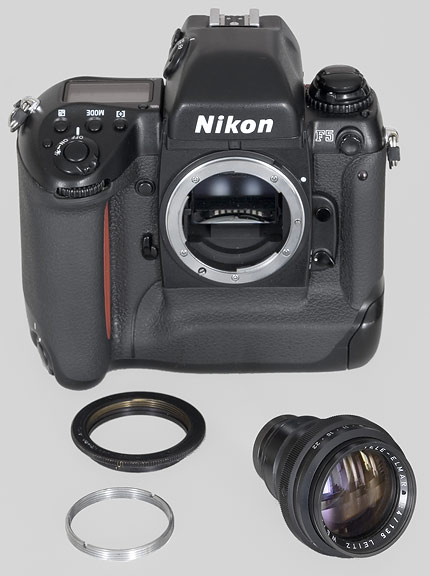

La testa ottica del mio Tele-Elmar svitata e pronta all'applicazione

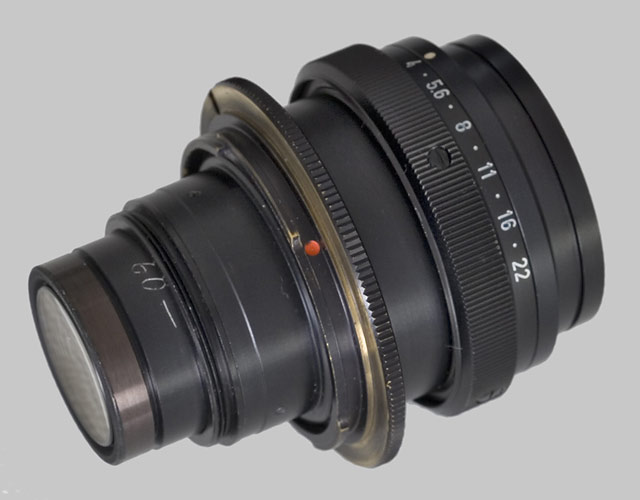

La testa ottica dopo l'applicazione dei due anelli per convertirla
in attacco Nikon F; naturalmente è possibile montare la testa
su altri adattatori 42x1, per applicare il Tele-Elmar ad altre
marche di fotocamere

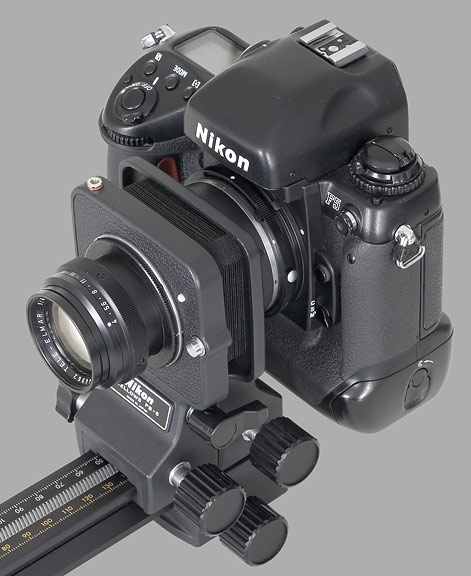

L'adattamento finale; col soffietto PB -6 quasi completamente
chiuso il tiraggio consente la messa a fuoco all'infinito, mentre
con l'estensione sono possibili primissimi piani o macro

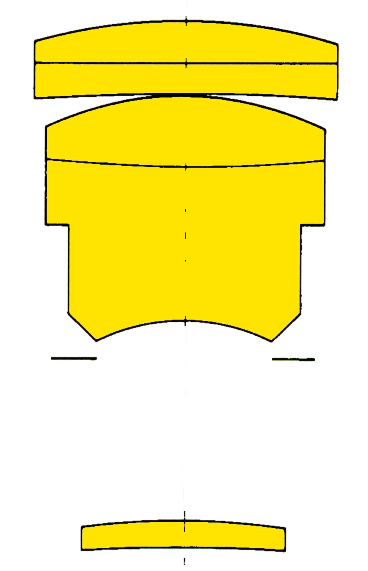

Lo schema ottico dell'eccellente Tele-Elmar 135mm f/4,
un tipo Sonnar con lente anteriore sdoppiata in un
doppietto acromatico per correggere meglio l'aberrazione
cromatica

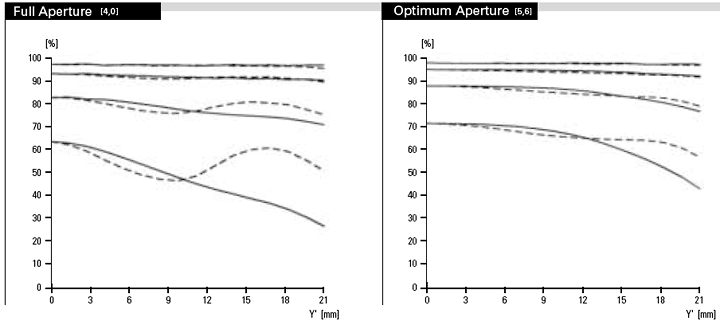

Gli MTF originali confermano un'ottima resa già a piena apertura,
ulteriormente migliorata al diaframma successivo f/5,6: valori degni
dei migliori obiettivi moderni in un campione classe 1965


____________________________________________________________________________

foto e attrezzature di Marco Cavina

foto eseguire con Canon EOS 350D e Nikon Micro-Nikkor F 55mm f/3,5 del 1974
luce ambiente in interni
